Cấu tạo thiết bị cảnh báo cháy


Đây là một mạch cảnh báo cháy đơn giản dựa trên một cặp LDR và đèn .Thiết bị cảm nhận khói tạo ra .Thiết bị phát ra âm thanh báo động khi lửa bùng phát với khói .
Khi không có khói  ánh sáng từ bóng đèn sẽ được trực tiếp chiếu  vào các LDR. LDR có trở kháng và do đó điện áp qua nó (dưới 0,6 V). Các bóng bán dẫn sẽ được tắt và không có gì xảy ra.Khi có đủ khói che phủ LDR, các LDR tăng trở kháng và do đó, làm điện áp qua nó.Lập tức các bóng bán dẫn sẽ chuyển sang ON.cấp điện cho IC1 và đầu ra 5V.Chức năng IC UM66 (IC2) phát ra âm thanh báo động , nó sẽ được khuếch đại bởi IC3 (TDA 2002) qua loa.
Các diode D1 và D2 kết hợp giảm 1,4 V để cho điện áp (3.5V) để UM66 66 UM không. Có thể chịu được nhiều hơn 4V.
BC107
7805
UM66

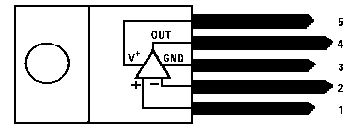

TDA2002

LDR
